新办公室2-17

DALIO · 办公空间方案 · 2026.11

马总调优版
1112。

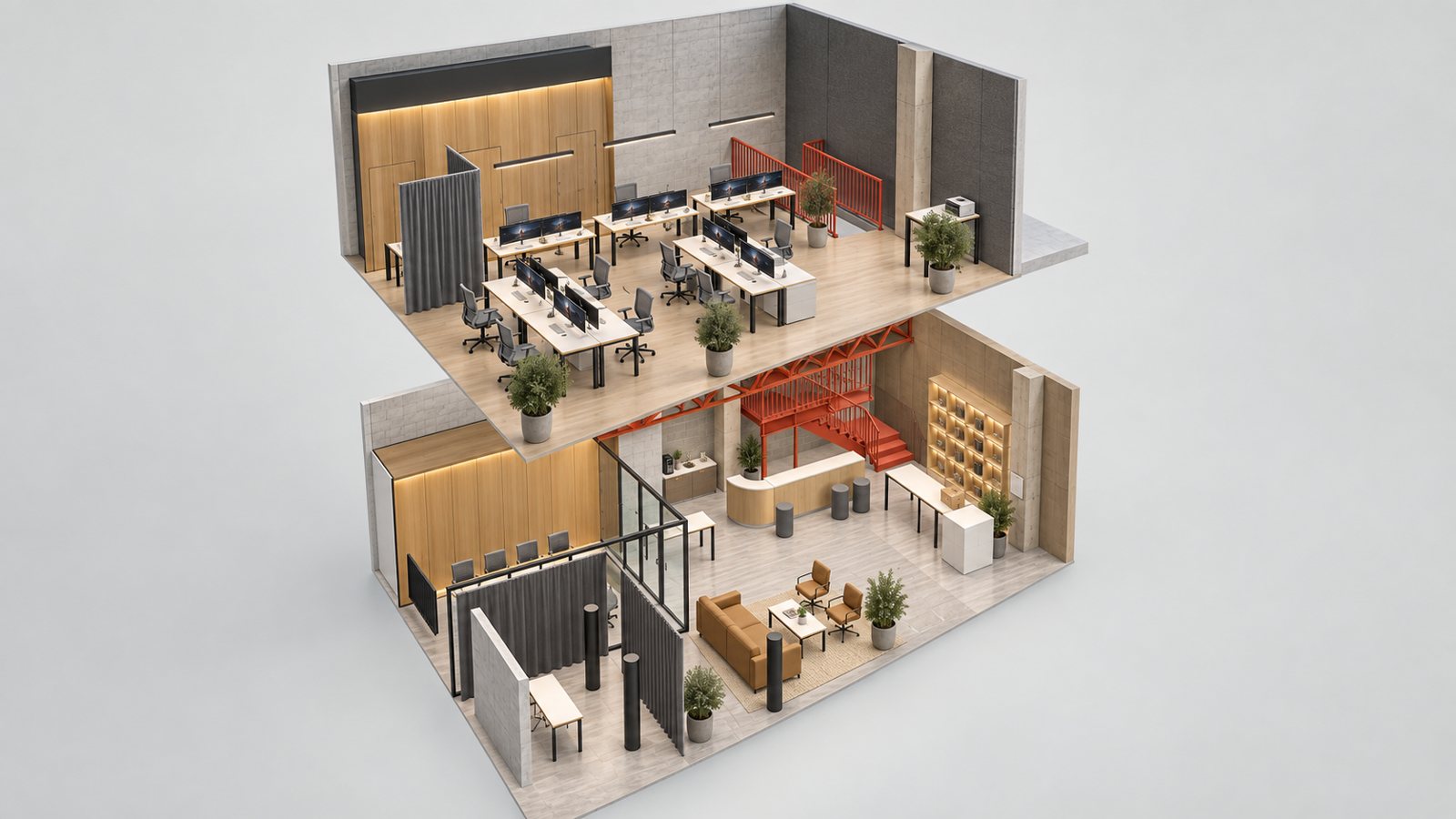

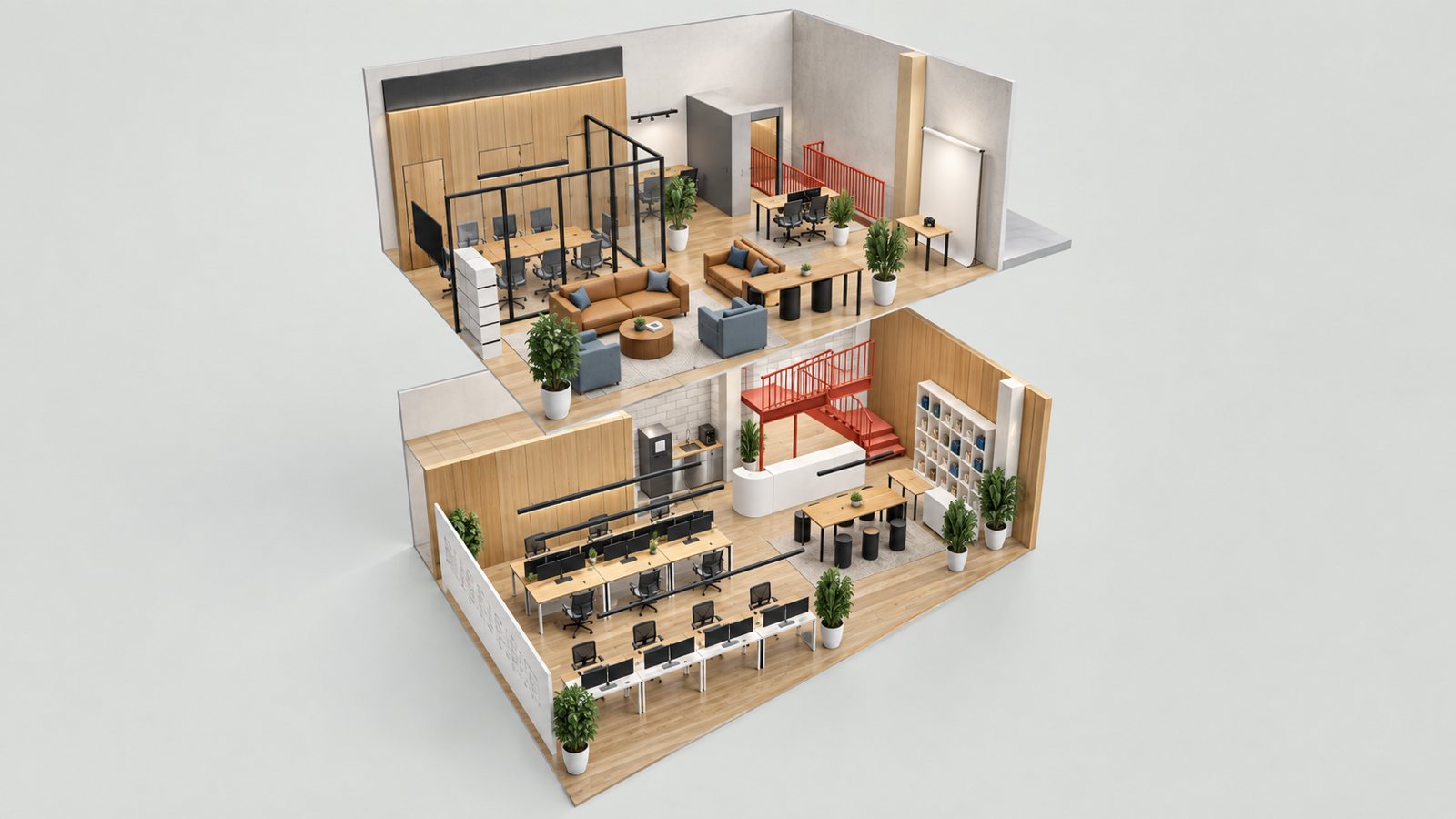

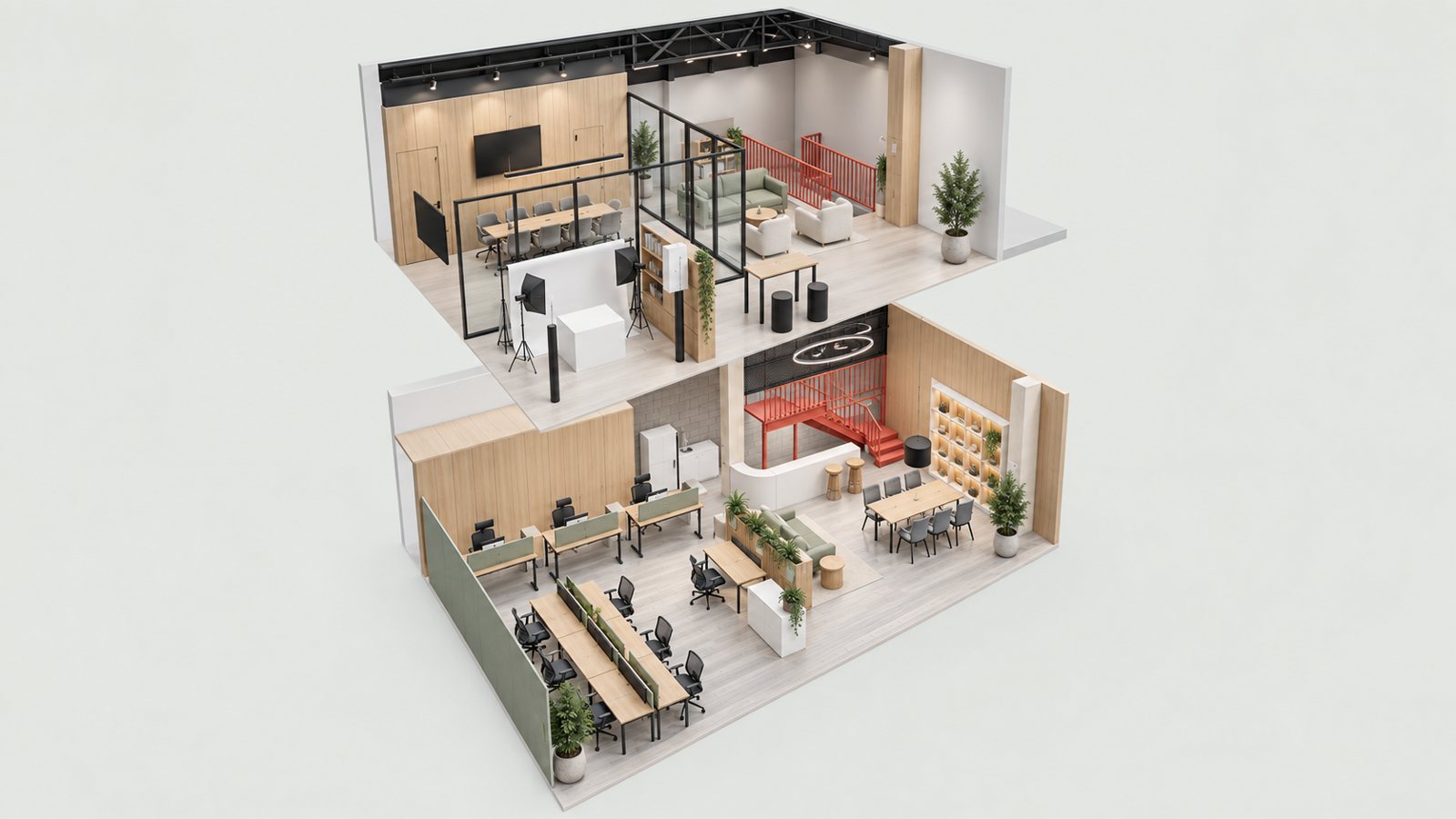

现行方案为马总 11 月 12 日出图后的调优版,迭代自新设计师 1110:后墙水吧改成原木“小木屋”,和二楼木构直播间同一种木色;楼梯平台下做设备柜,上层放路由器、交换机、NAS,下层放扫地机器人基站。一楼 9 席与二楼布局不变。新设计师 1110 系列、效果图1031、设计师1/2/3 与融合方案已全部归档。

新设计师原稿 1110.pdf ↗工位布局 1111办公室.pdf ↗效果图1031.pdf ↗旧设计师原稿 PDF ↗查看开发商 CAD 面积三口径对比图与校准叠图 →查看往期归档方案(51 套) →

205.6 ㎡房东合同计租面积:1F 104.0 ㎡ + 2F 101.6 ㎡(含公摊与墙体建筑面积口径)
185.05 ㎡实体墙内总轮廓面积:1F 100.28 ㎡(宽12.66m)+ 2F 84.77 ㎡(宽10.46m,已含橙色区)
约 163.3 ㎡实际可用室内净面积(得房率 79.4%):1F 约 92.3 ㎡ + 2F 约 71.0 ㎡(扣机电及梯洞)
已含 +15.5 ㎡全仓方案已按 10.46m 校准:2F 均包含 X=31900..29900 右扩 2.0m 橙色区
开发商 CAD 原图 1F 与 2F 面积三口径直观对比图
1F 与 2F 面积三口径直观解剖图(点击查看详情与放大):1F 墙内净面积 92.25 ㎡ 与开发商标注 91.5 ㎡ 完全吻合;2F 因开发商 A-AREA 仅画到 5 轴柱边 X=31900(宽 8.46 m,扣机电标 61.6 ㎡),而土建分户墙 A-WALL 实际砌在 X=29900(宽 10.46 m),实际物理空间多出右侧橙色区 2.00 m 宽(+15.47 ㎡)。
1F 开发商 DWG 与校准壳体叠图
1F 校准叠图(JS-12):黑=开发商原DWG,蓝=shell.js,粉=designer-shell.js,绿=设计师PDF四柱配准;墙柱与机电区误差 0 mm。
2F 开发商 DWG 与校准壳体叠图
2F 校准叠图(JS-13):净宽 W2=10.460 m(实体分户墙 X=29900)、四柱与后部机电区完全重合。
1F 现状底图与地面分区
1F 地面沿用实地的斜向分区:进门左侧水泥找平区(新融合方案直接满铺商业级方块地毯),右侧保留原木纹砖直接使用。
